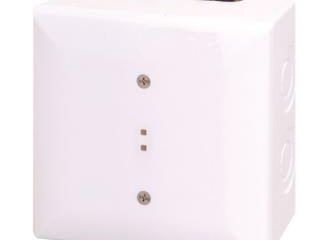

FLM-430-I2M1 Moduł interfejsu IO – 2 wejścia 1 wyjście

SPECYFIKACJA TECHNICZNANapięcie robocze (VDC) 15 VDC – 33 VDCPobór prądu (mA) maks. 0.72 mANapięcie robocze (VDC) 17-30 V DCŚredni prąd w stanie spoczynku (NAC) typowa 4 mA / maks. 8.5 mAŚredni prąd w stanie alarmu (NAC) typowa 12 mA / maks. 18 mAŚredni prąd w stanie spoczynku (sterowanie) typowa 4 mA / maks. 9.5 mAŚredni prąd w stanie alarmu (sterowanie) typowa 3 mA / maks. 6.5 mARezystancja linii maks. 50 ΩDługość linii maks. 1000 mKonfiguracja monitorowania zwarcia doziemnego dla interfejsów AUX, OUT, IN1 i IN2 Wł., Wył.Napięcie wyjściowe 0–30 V DCPrąd wyjściowy 2 A ciągle 11 A przez 50 ms 20 A przez 6 msWewnętrzny spadek napięcia (między interfejsami AUX i OUT) maks. 1 V przy 2 ASygnały wyjściowe Stały Tymczasowy kod 3 Protokół synchronizacji (Wheelock)Stan Fail-safe Interrupt, RemainCzas sprzężenia 3–255 sRezystor zakańczający 3,9 kΩRezystancja linii maks. 50 ΩDługość linii maks. 1000 mObciążenie pojemnościowe 1,5 mFObciążenie indukcyjne maks. 1 mHNapięcia monitorowania maks. 13 V DCPrąd monitorowania maks. 8 mARezystory zakańczające 3,3 kΩ, 2,7 kΩ, 680 ΩRezystancja linii maks. 50 ΩDługość linii maks. 1000 mIzolacja galwaniczna od LSN TakKolor diody LED Czerwony; Żółty; Zielony (alarm pożarowy; usterka; działanie)Sieć LSN/ustawienie adresu 8 mikroprzełącznikówPołączenia 8 wtykowych złączy śrubowychPrzekrój poprzeczny przewodu 0,34 mm2 – 2,5 mm2Kolorystyka (RAL) podobne RAL 9003 Biały sygnałowy (czysta biel)Wymiary 96 mm x 87.5 mm x 35 mm (W x S x G)Waga 0.135 kgTemperatura pracy -20 °C – 50 °CTemperatura przechowywania -25 °C – 70 °CStopień ochrony IP FLM-430-I2M1 IP30Stopień ochrony IP FLM-430-SMB IP 54Klasa sprzętu (IEC 62368-1) IIIWilgotność względna robocza, bez skraplania (%) < 96%Kolorystyka (RAL) RAL 9003 Biały sygnałowy (czysta biel)Masa (g) 135 gPobór prądu (mA) 0.72 mAPobór prądu – LSN (mA) 0.72 mATemperatura pracy (°C) -20 – 50 °CTemperatura przechowywania (°C) -25 – 70 °CWilgotność względna robocza, bez skraplania (%) 96 %Wymiary (W x S x G) (mm) 96 x 87.5 x 35 mmW ZESTAWIE1x Moduł interfejsu FLM-430-I2M12x 3,3 kΩ ±1%0,4 W2x 2,7 kΩ ±1%0,6 W2x 680 Ω ±1%1 W1x 3,9 kΩ ±1%1 W
